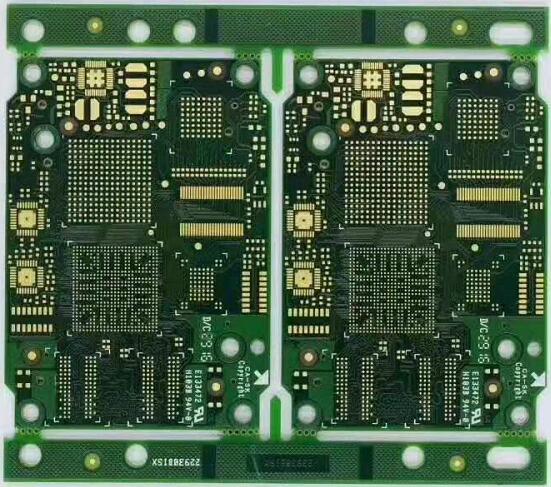

噴錫是PCB板在生產制作工序中的一個步驟和工藝流程，具體來說是把PCB板浸入熔化的焊錫池中，這樣所有暴露在外的銅表面都會被焊錫所覆蓋，然后通過熱風切刀將PCB板上多余的焊錫移除。因為噴錫后的電路板表面與錫膏為同類物質，所以焊接強度和可靠性較好，下面小編來詳細的說一說噴錫的優缺點以及它的應用領域。

　　噴錫的優點：

　　1、元器件焊接過程中濕潤度較好，上焊錫更容易。

　　2、可以避免暴露在外的銅表面被腐蝕或氧化。

　　噴錫的缺點：

　　不適合用來焊接細間隙的引腳以及過小的元器件，因為噴錫板的表面平整度較差。在PCB廠家加工中容易產生錫珠(solder bead)，對細間隙引腳(fine pitch)元器件較易造成短路。

　　使用于雙面SMT工藝時，因為第二面已經過了一次高溫回流焊，極容易發生噴錫重新熔融而產生錫珠或類似水珠受重力影響成滴落的球狀錫點，造成表面更不平整進而影響焊接問題。

　　隨著技術的進步，目前一些線路板打樣采用OSP工藝和浸金工藝來代替噴錫工藝;技術上的發展也使得一些工廠采用沉錫、沉銀工藝，加上近年來無鉛化的趨勢，噴錫工藝使用受到進一步的限制。

　　噴錫板應用領域

　　噴錫板是一種常見類型的PCB板，一般為多層高精密度的PCB板，廣泛應用于各類電子設備、通訊產品、計算機、醫療設備、航空航天等領域和產品。

　　以上就是小編整理的關于“線路板噴錫有哪些優缺點?噴錫板的應用領域有哪些”的全部內容，希望對大家有所幫助，如還有不清楚的地方，請聯系右側的QQ、微信或者電話，我們會有專業的人員為您解答。
