隨著電子產品向“輕、薄、短、小”方向發展，PCB也向高密度、高難度發展，因此出現大量SMT、BGA的PCB，而客戶在貼裝元器件時要求塞孔，到底有哪些用處呢，下面小編來詳細的說一說。

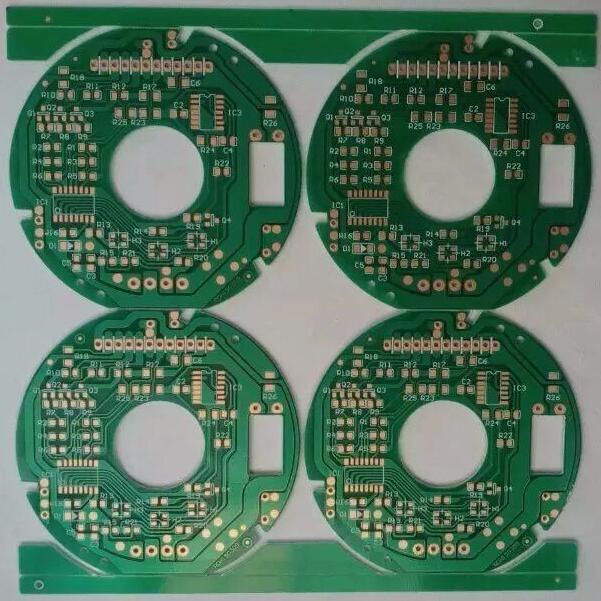

　　線路板塞孔介紹

　　導電孔又名導通孔，為了達到客戶要求，線路板導通孔必須塞孔，經過大量的實踐，改變傳統的鋁片塞孔工藝，用白網完成線路板板面阻焊與塞孔。生產穩定，質量可靠。

　　導通孔起線路互相連結導通的作用，電子行業的發展，同時也促進PCB的發展，也對印制板制作工藝和表面貼裝技術提出更高要求。

　　塞孔工藝應運而生，同時應滿足下列要求：

　　(一)導通孔內有銅即可，阻焊可塞可不塞;

　　(二)導通孔內必須有錫鉛，有一定的厚度要求(4微米)，不得有阻焊油墨入孔，造成孔內藏錫珠;

　　(三)導通孔必須有阻焊油墨塞孔，不透光，不得有錫圈，錫珠以及平整等要求。

　　線路板塞孔的好處

　　(一)防止PCB過波峰焊時錫從導通孔貫穿元件面造成短路;特別是我們把過孔放在焊盤上時，就必須先做塞孔，再鍍金處理，便于的焊接。

　　(二)避免助焊劑殘留在導通孔內;

　　(三)電子廠表面貼裝以及元件裝配完成后PCB在測試機上要吸真空形成負壓才完成：

　　(四)防止表面錫膏流入孔內造成虛焊，影響貼裝;

　　(五)防止過波峰焊時錫珠彈出，造成短路。

　　以上就是小編整理的關于為什么PCB線路板導通孔必須塞孔和塞孔的好處，希望對大家有所幫助，如還有不清楚的地方，請聯系我司客服為您解答。
