線路板主要由焊盤、過孔、安裝孔、導線、元器件、接插件、填充、電氣邊界等組成，下面小編來詳細的說一說什么是焊盤和在設計焊盤的時候有哪些要求。

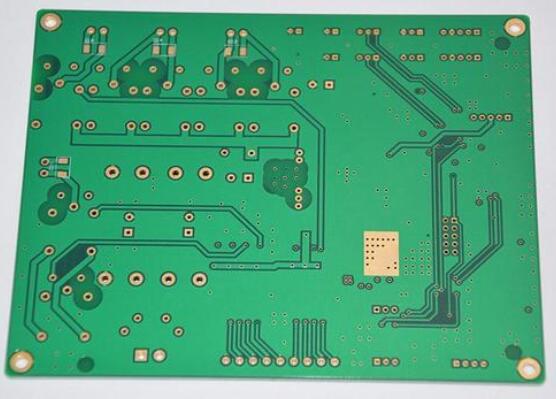

　　線路板焊盤介紹：

　　線路板焊盤：元件通過線路板上的引線孔，用焊錫焊接固定在線路板上，印制導線把焊盤連接起來，實現元件在電路中的電氣連接。引線孔及周圍的銅箔稱為焊盤。

　　焊盤設計要求：

　　1、焊盤間距要求：

　　應盡可能避免在細間距元件焊盤之間穿越連線，確實需要在焊盤之間穿越連接的，應用阻焊膜對其加以可靠的遮蔽。

　　2、焊盤長度：焊盤的長度所起的作用比焊盤寬度更為重要。焊盤的可靠性主要取決與焊盤的長度，而不是寬度，取決于焊盤的可靠性。

　　3、焊盤寬度：對于0805以上的電阻，電容元件，或引腳間距在1.27mm以上的so、soj封裝的IC芯片，寬度一般在元件實際引腳的基礎上再加一個數量值，這個數據范圍為：0.1~0.25mm;

　　而對于0.64(包括0.64mm)引腳間距以下的芯片，焊盤寬度等于引腳寬度;

　　對于細間距的QFP封裝的器件，有時焊盤的寬度相對引腳來說還要適當減小(如果兩引腳間需要有引線出來的話)。

　　4、焊盤對稱性的要求較為嚴格：

　　對于同一元器件，凡是對稱使用的焊盤，如QFP、SOIC封裝等，設計時應嚴格保證其全面的對稱。

　　即焊盤、圖形的形狀、尺寸完全一致，以保證焊料熔融時，作用于器件上所有的焊點的表面張力保持平衡，以利于形成理想的優質焊點，保證不產生位移。

　　以上就是小編整理的關于線路板焊盤介紹和線路板制作焊盤設計的要求，希望對大家有所幫助，如還有不清楚的地方，請聯系右側的QQ、微信或者電話，我們會有專業的人員為您解答。
